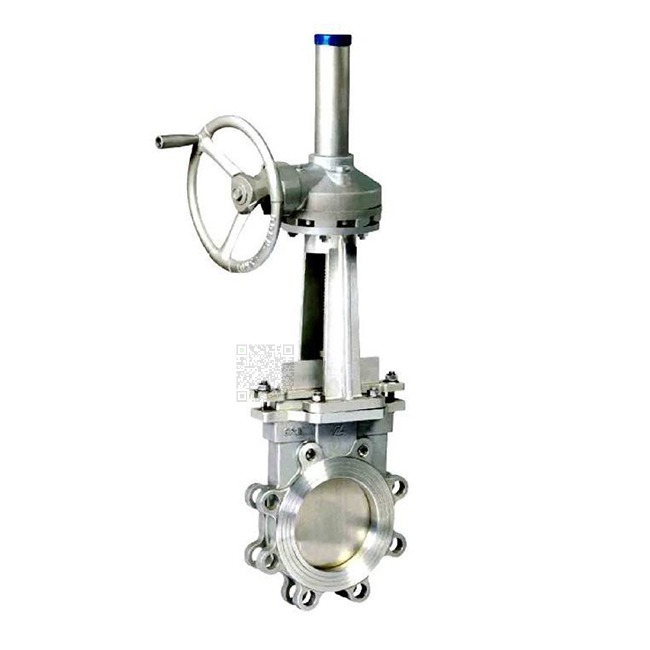

PZ573傘齒輪單夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛應用于飛灰處理、散狀物料輸送、化工廠、食品飲料、造紙、紙漿工業、工業污水、城市污水處理行業。 PZ573H/Y傘齒輪對夾式刀型閘閥主要外形及連接尺寸
MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 43 90 110 475 4-M12 1.0 50 43 100 125 475 4-M16
65 46 110 130 500 4-M12 65 46 120 145 500 4-M16
80 46 125 150 535 4-M16 80 46 135 160 535 4-M16
100 52 145 170 605 4-M16 100 52 155 180 605 8-M16
125 56 175 200 665 8-M16 125 56 185 210 665 8-M16
150 56 200 225 765 8-M16 150 56 210 240 765 8-M20
200 60 255 280 880 8-M16 200 60 265 295 880 8-M20
250 68 310 335 1020 12-M16 250 68 320 350 1020 12-M20
300 78 362 395 1220 12-M20 300 78 368 400 1220 12-M20
350 78 412 445 1375 12-M20 350 78 428 460 1375 16-M20
400 102 462 495 1560 16-M20 400 102 482 515 1560 16-M22
450 114 518 550 1720 16-M20 450 114 532 565 1720 20-M22
...
...
PZ673H、PZ673F、PZ673Y氣動刀型閘閥（刀閘閥）：氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力PN10~16，閥體材料為碳素鋼（PZ673H-10C~16C）、不銹鋼（PZ673F...
PZ573傘齒輪單夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛應用于飛灰處理、散狀物料輸送、化工廠、食品飲料、造紙、紙漿工業、工業污水、城市污水處理行業。PZ573H/Y傘齒輪對夾式刀型...
